Écriture de la page : Sylvain Mahé

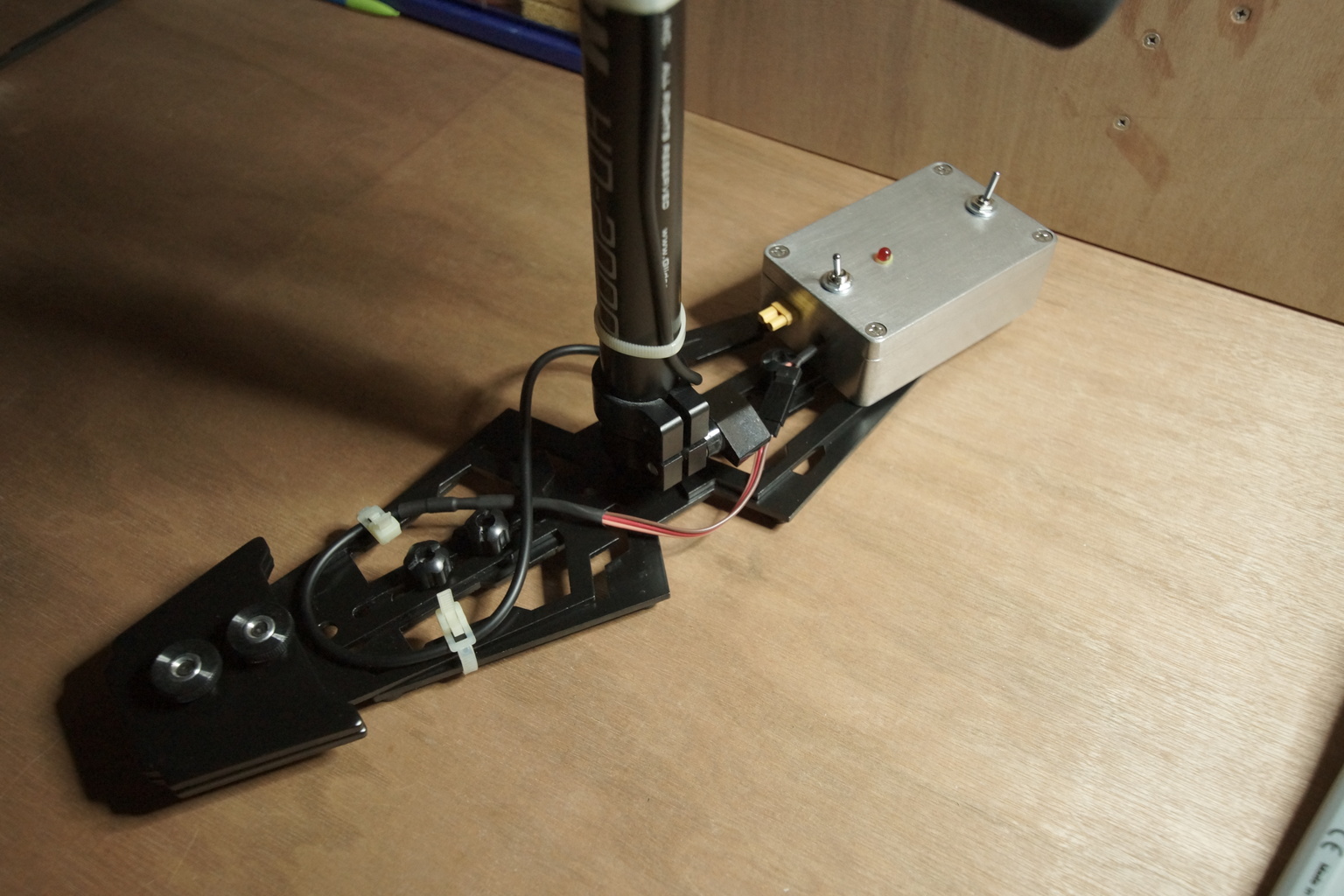

L'intervallomètre est un projet dont j'avais de plus en plus la nécessité en photo, en effet il permet de piloter le déclencheur d'un appareil photo numérique : Le déclenchement est réglable et s'effectue à intervalles réguliers (d'où l'appellation). Il permet de prendre des photos par exemple toutes les secondes. Pour effectuer une prise de vue en mouvement, j'ai équipé mon boîtier d'un bouton rotatif et d'une sortie PWM ce qui permet de faire fonctionner un servo-moteur, et donc de mettre en mouvement à vitesse fixe ou variable, dans un sens ou dans l'autre un chariot (slider) sur lequel est fixé l'appareil photo. Un buzzer de signalement indique le nombre de secondes de vidéo prises (à 24 images / seconde), cela signifie que toutes les 24 photos le buzzer émet un signal. Ceci permet de connaître l'état en cours de la prise de vue pour un montage futur en post-production. Ce buzzer sert également d'alarme niveau faible de la batterie (en dessous de +6V) et est accompagné du clignotement d'un témoin lumineux (la del d'alimentation). Une prise de charge externe (standard XT30) permet de recharger la batterie via un cordon et un chargeur adapté. L'intervallomètre peut être utilisé comme appareil pour effectuer des photographies longues poses, utiles notamment en astro-photographie. Il peut être utilisé dans une prise de vue fixe, en mouvement sur un chariot, ou éventuellement à main-levée comme c'est le cas ici dans cet essai : Ci-dessous, photo de gauche, le boîtier fixé sur un stabilisateur de caméra (Glidecam HD-2000) que j'utilise habituellement dans d'autres circonstances, en l'occurrence pour réaliser des séquences filmées. Photo de droite, la batterie d'alimentation fabriquée sur-mesure pour que l'ensemble soit compact : Programmation de l'automate programmable MODULABLE 20 avec MODULE :
Le programme en langage C++ fonctionnant avec MODULE est téléchargeable ici : Télécharger le programme de l'intervallomètre pour la photographie (.zip, ≈ 1.4Kio) Connexions (automate programmable MODULABLE 20 sur les différents systèmes embarqués) : - Port GPIO 1 (PD0) sur signal PWM servo-moteur (chariot).
- Port GPIO 2 (PD1) sur cathode buzzer de signalement.
- Port GPIO 12 (PB3) sur anode del (témoin d'alimentation).
- Port GPIO 15 (PC0) sur curseur bouton rotatif (vitesse et sens du chariot).
- Port GPIO 16 (PC1) sur sortie pont diviseur de tension 10kΩ / 2kΩ (alarme niveau de batterie faible).
- Port GPIO 18 (PC3) sur entrée déclencheur (vers l'appareil photo).
- Port GPIO 19 (PC4) sur interrupteur chariot (démarrage du servo-moteur).
- Port GPIO 20 (PC5) sur interrupteur photo (démarrage d'une séquence photo). Les caractéristiques de l'intervallomètre :

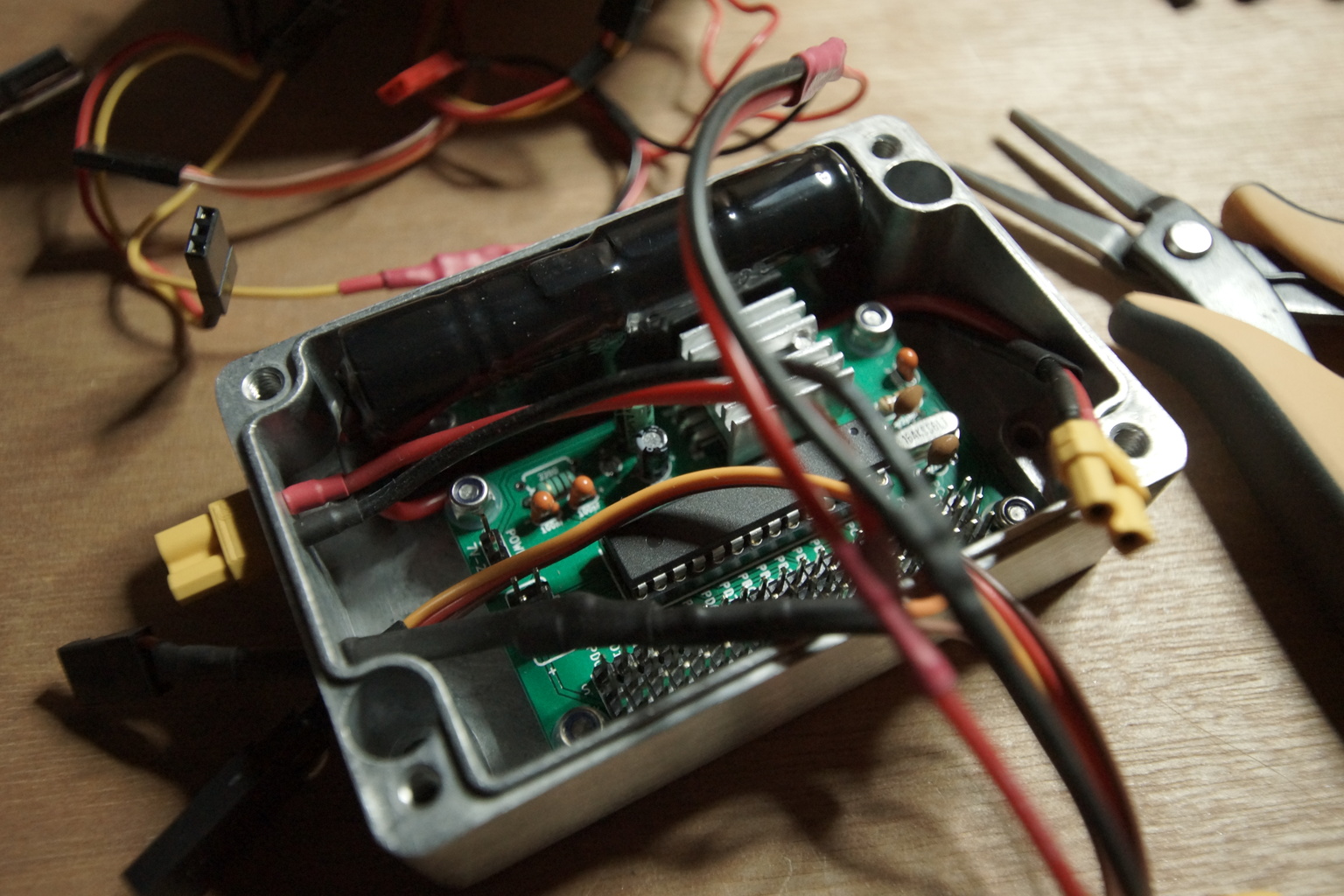

- Automate programmable MODULABLE 20 équipé du microcontrôleur ATmega328P.

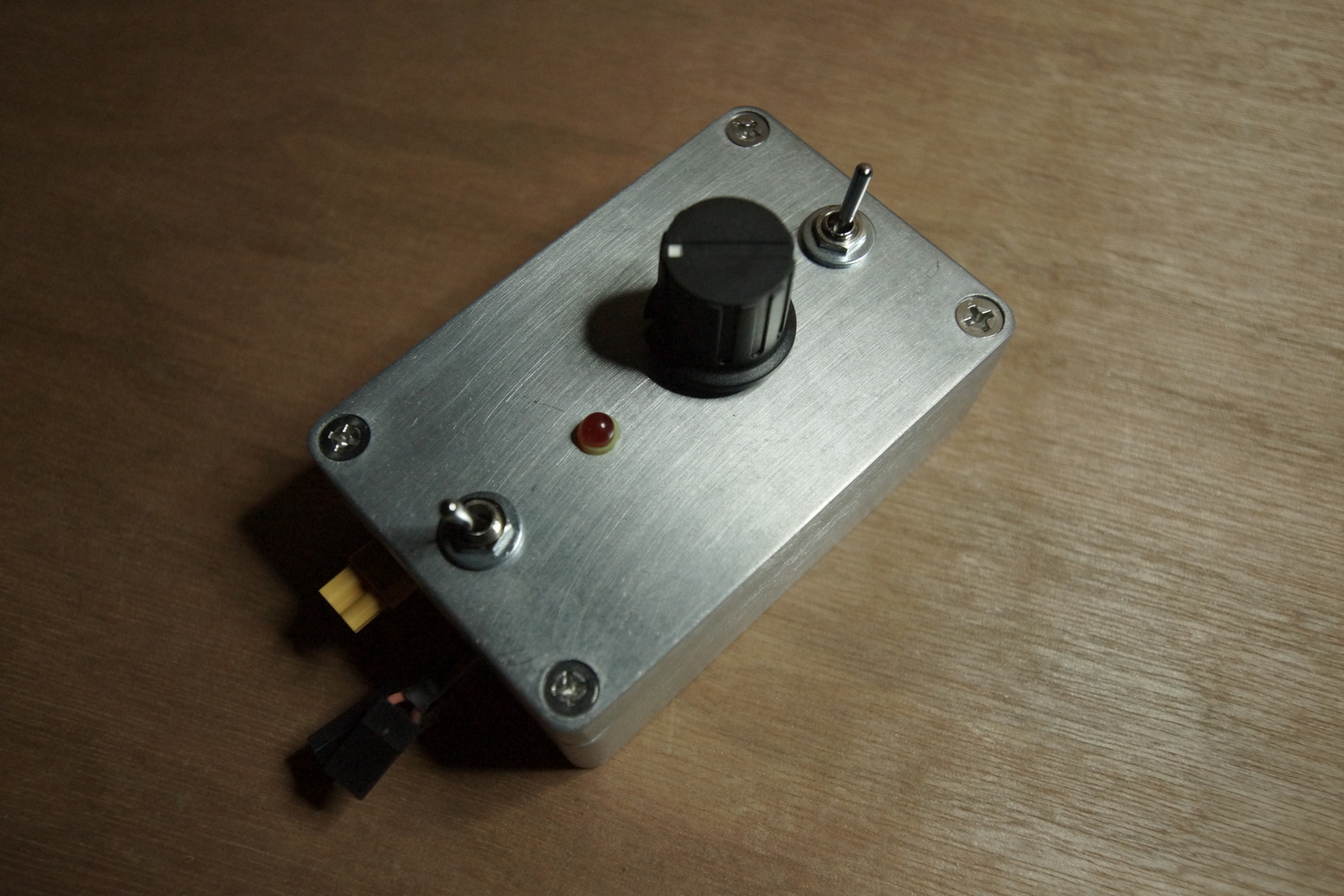

- Interrupteur d'allumage (on/off).
- Interrupteur 3 positions de démarrage de la prise de vue (off/chariot/chariot + photo).

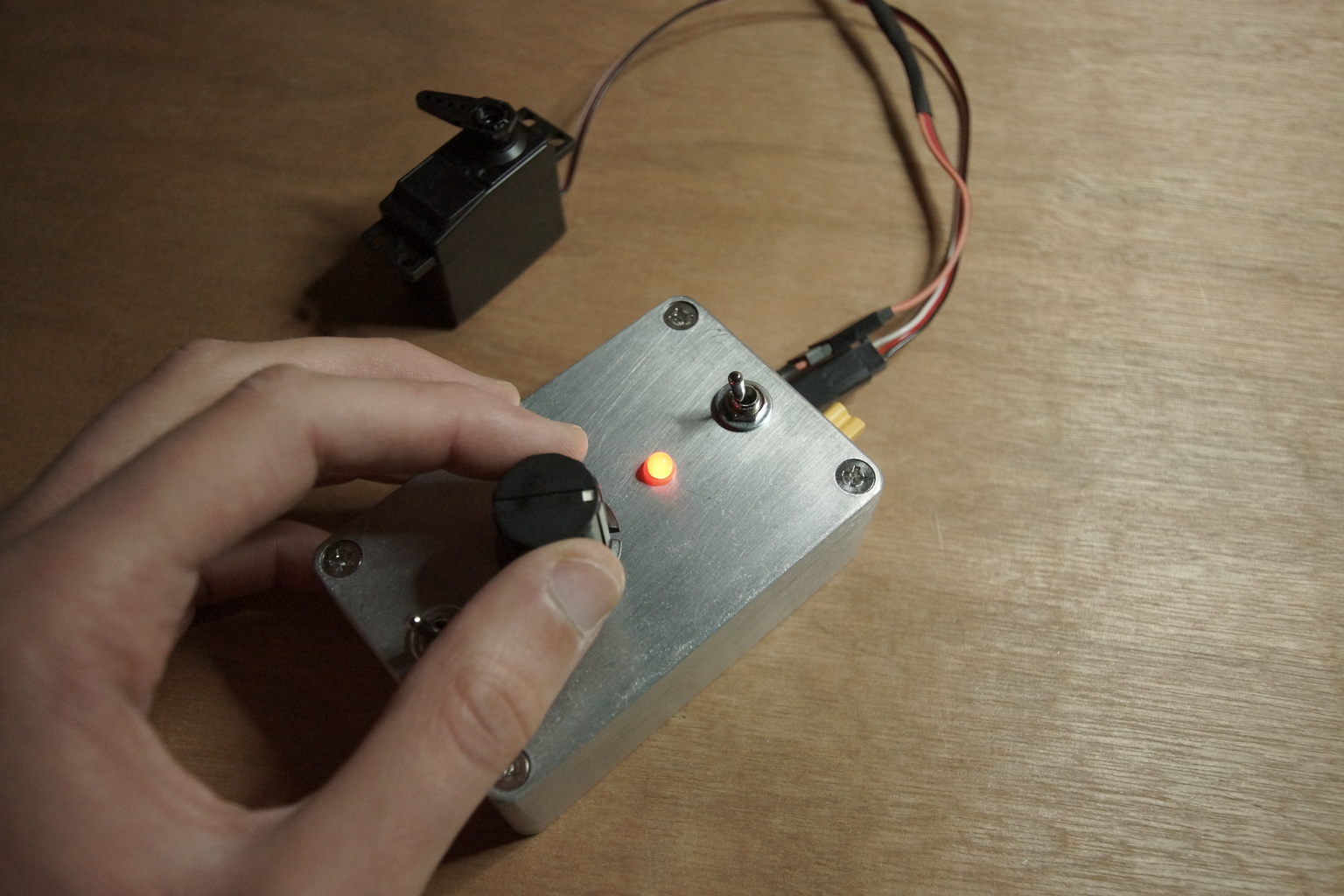

- Bouton rotatif de réglage de la vitesse du chariot.
- Témoin d'alimentation (del) et buzzer de signalement.
- Sortie déclencheur pour l'appareil photo.
- Sortie PWM pour le servo-moteur du chariot.

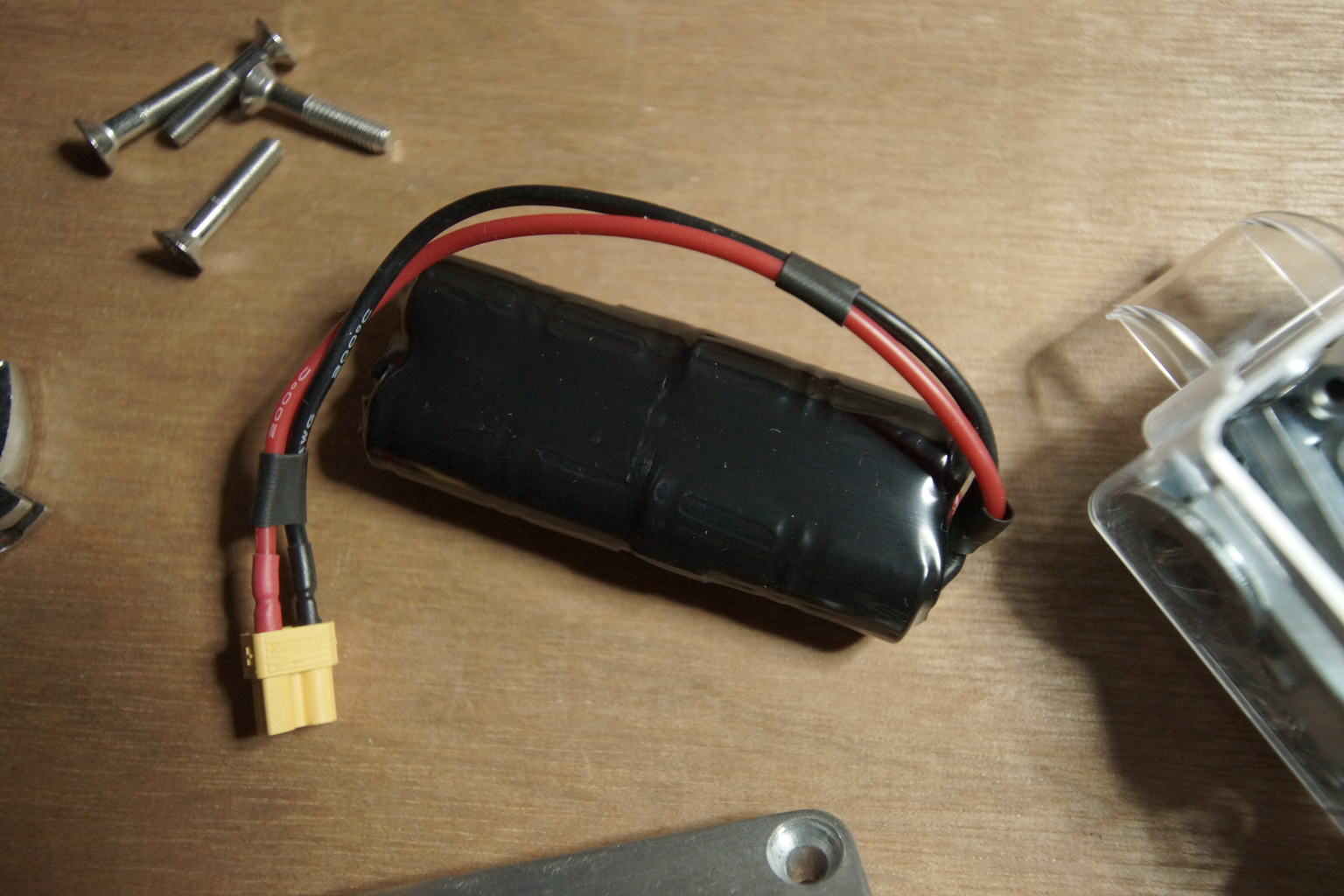

- Accumulateur nickel-hydrure métallique (NiMH) 8S (+9.6V) 300mAh.
- Prise de charge de la batterie (XT30).
- Alarme niveau de batterie faible (en dessous de +6V).
- Boitier en aluminium très robuste.

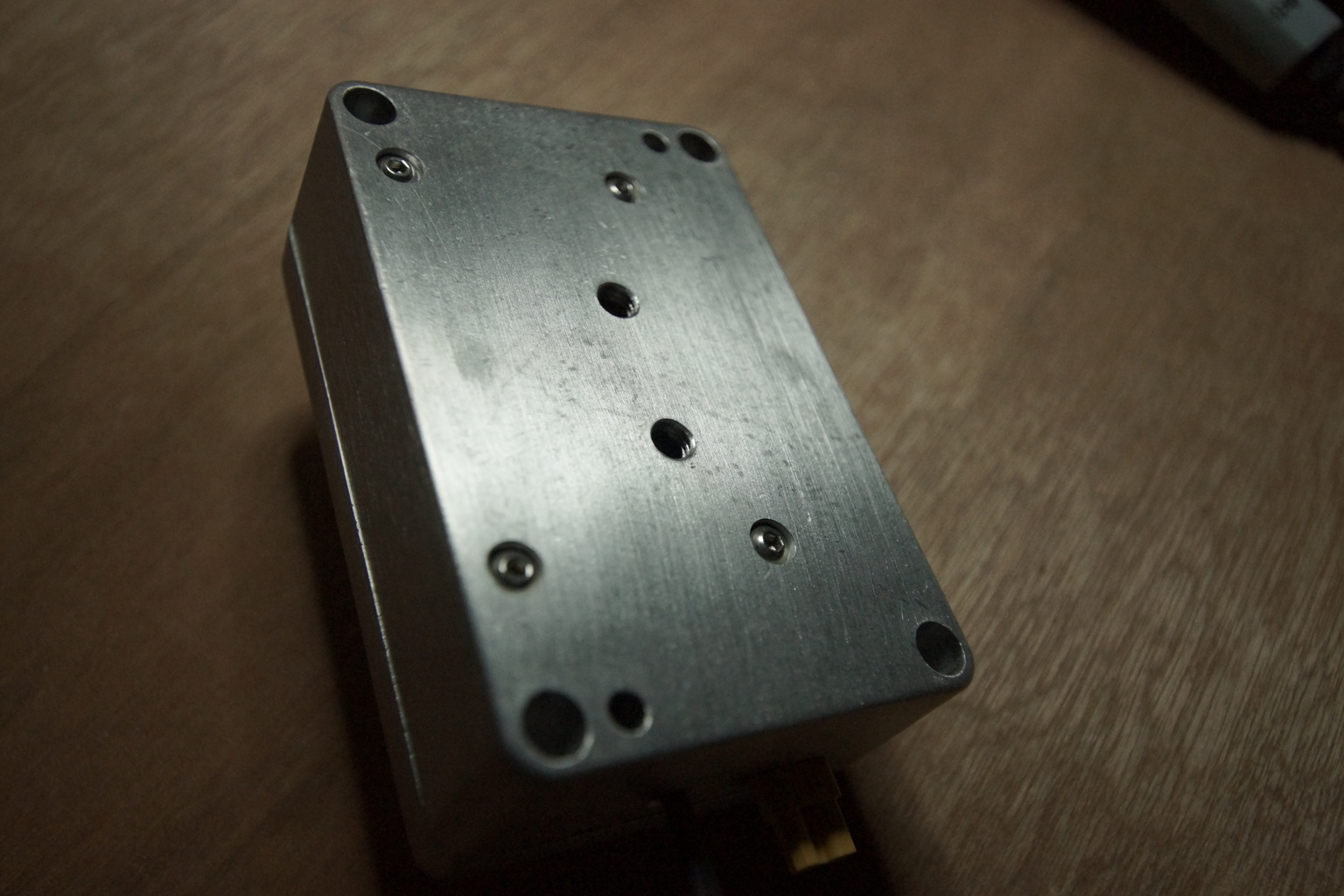

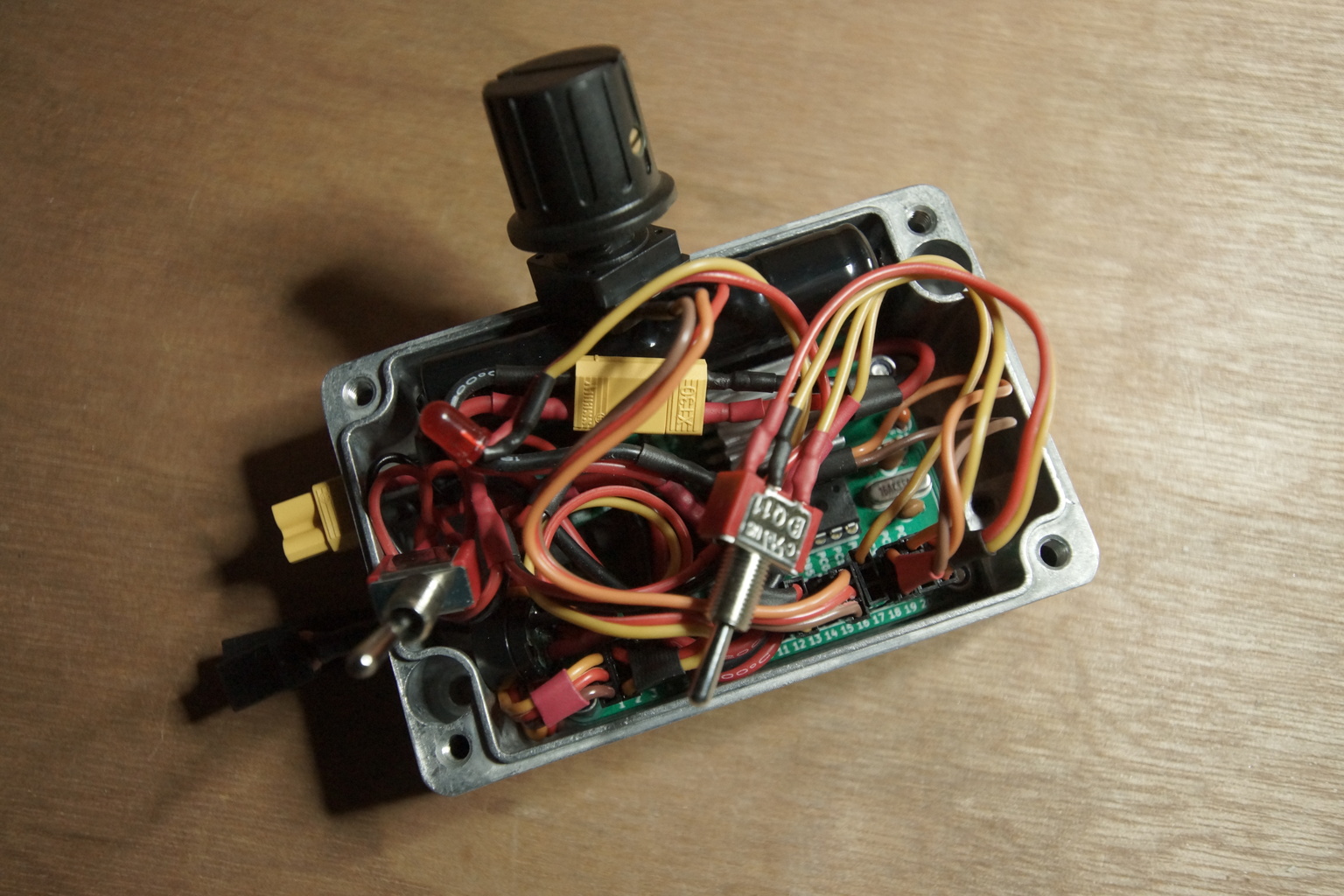

- Fixations par vis M6 (perçage taraudé). L'interrupteur 3 positions permet d'amener le chariot en position souhaitée sans prendre de photos. Photo ci-dessous, la fermeture de la boîte, il n'y a pas beaucoup de place !
